17. 斜拉索智能调索
17.1 功能介绍
该模块基于智能优化算法，以各拉索索力为设计变量，以节点位移、单元内力等为约束，建立优化模型，进行优化计算，得到理想成桥索力（或索长）。
17.2 基本操作
17.2.1 影响矩阵生成

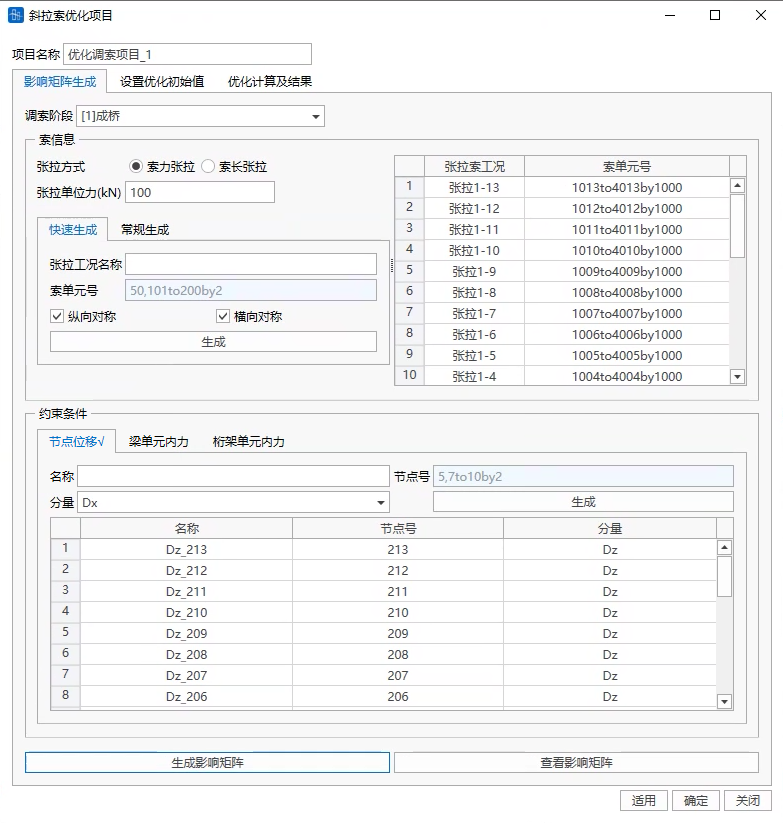

影响矩阵界面如下：
-
调索阶段
选择所建立的施工阶段的数据模型：
-
张拉方式
与施工阶段索单元张拉方式保持一致；
-
张拉索工况
有两种生成方式，分别为快速生成和常规生成：

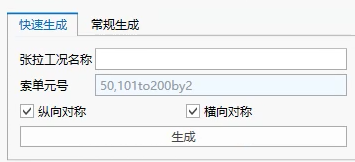

快速生成方式—可以在三维视图中框选斜拉索单元，根据是否纵向对称，横向对称信息，自动生成斜拉索工况；

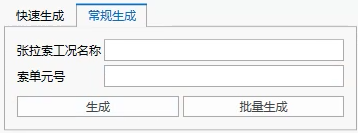

常规生成方式—需要手动生成每一个张拉索工况。也可以在张拉索工况中直接进行添加，修改，删除操作；
-
约束条件
节点位移Dx，Dy，Dz，Rx，Ry，Rz
梁单元内力IJ端Fx，Fy，Fz，Mx，My，Mz
杆系单元IJ端轴向内力
节点号和单元号可以直接输入，也可以在三维视图中选择；
-
生成影响矩阵
根据当前界面信息，调索阶段、张拉索工况、约束条件自动生成影响矩阵；
-

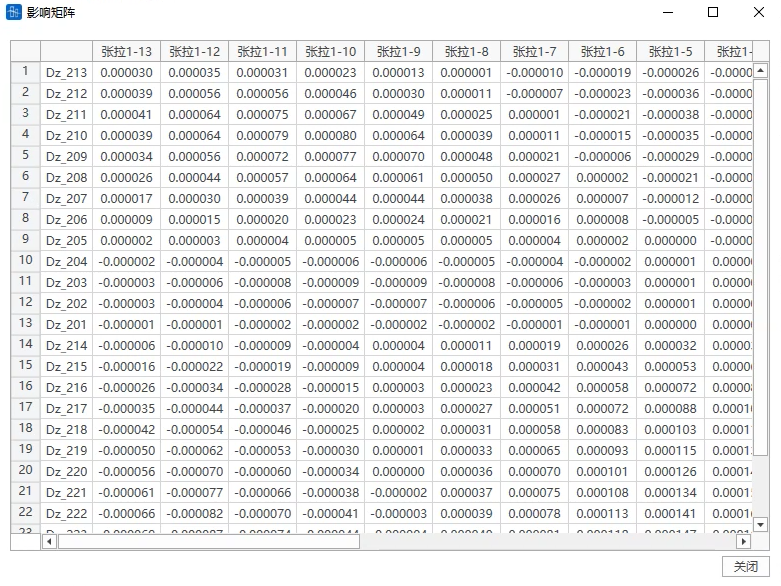

查看影响矩阵
影响矩阵列为某个张拉索工况张拉单位力，约束条件（节点位移、单元内力）的变化值；

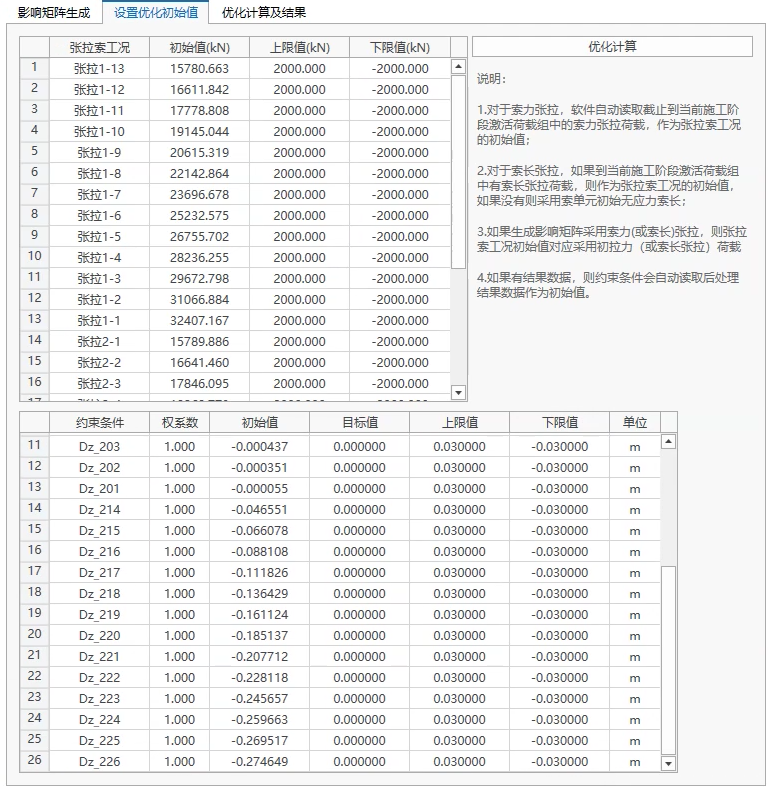

17.2.2 设置优化初始值
-
张拉索工况
-
初始值：软件可以根据模型数据自动读取张拉索工况初始值
对于索力张拉，将自动读取截止到当前施工阶段激活荷载组中的索力张拉荷载；对于索长张拉，如果到当前激活荷载组中有索长张拉荷载，则作为张拉工况的初始值，如果没有则采用索单元初始无应力索长。
-
上下限值：相对于初始值的变化量； 用户可以直接在表格中进行数据修改
-
-
约束条件初始值
- 权系数：可以填1或者0，1代表考虑改约束条件，0代表不考虑改约束条件；
- 初始值：如果有计算结果，将自动读取约束条件计算结果，作为初始值；
- 目标值：理想目标值
- 上下限值：约束条件优化后的上下限值； 举例：比如节点竖向位移，目标值为0.1m，上限值为0.12m，下限值为0.08m；
用户可以直接在表格中进行数据修改

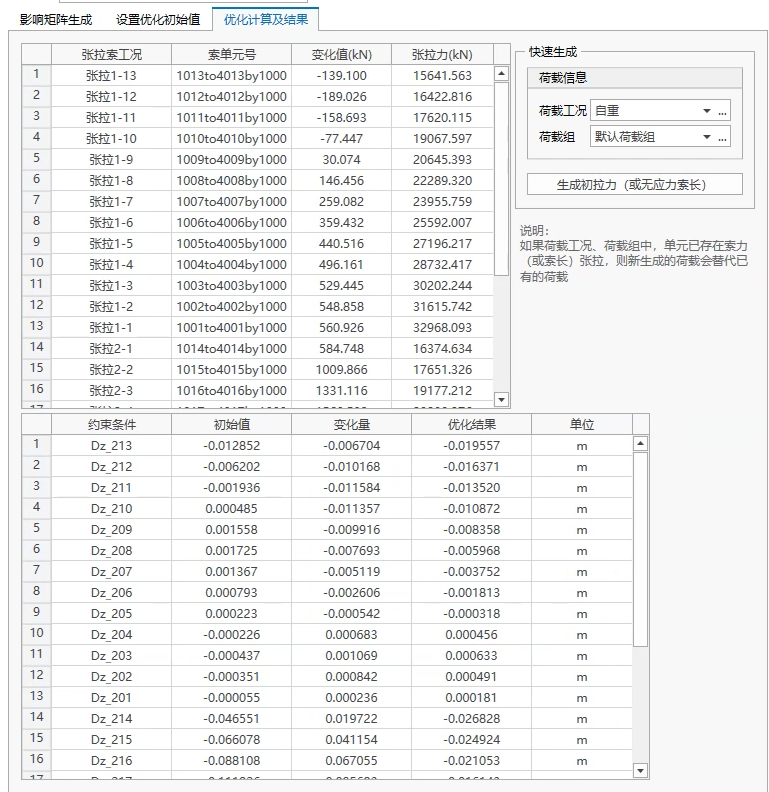

17.2.3 优化计算及结果
结果可以查看优化变量值和最终结果值
张拉索工况优化值可以直接生成相应荷载，如果荷载工况、荷载组中已存在索单元索力（或索长张拉），则新生成的荷载会替代已有荷载值。
